问题

复杂分布式体系结构中的应用程序有数十个依赖关系，每个依赖关系在某些时候将不可避免地失败。

服务雪崩

多个微服务之间调用的时候，假设微服务A调用微服务B和微服务C，微服务B和微服务C又调用其它的微服务，这就是所谓的“扇出”。如果扇出的链路上某个微服务的调用响应时间过长或者不可用，对微服务A的调用就会占用越来越多的系统资源，进而引起系统崩溃，所谓的“雪崩效应”.

对于高流量的应用来说，单一的后端依赖可能会导致所有服务器上的所有资源都在几秒钟内饱和。比失败更糟糕的是，这些应用程序还可能导致服务之间的延迟增加，备份队列，线程和其他系统资源紧张，导致整个系统发生更多的级联故障。这些都表示需要对故障和延迟进行隔离和管理，以便单个依赖关系的失败，不能取消整个应用程序或系统。

备注：一般情况对于服务依赖的保护主要有3中解决方案：

  • 熔断模式：这种模式主要是参考电路熔断，如果一条线路电压过高，保险丝会熔断，防止火灾。放到我们的系统中，如果某个目标服务调用慢或者有大量超时，此时，熔断该服务的调用，对于后续调用请求，不在继续调用目标服务，直接返回，快速释放资源。如果目标服务情况好转则恢复调用。
  • 隔离模式：这种模式就像对系统请求按类型划分成一个个小岛的一样，当某个小岛被火少光了，不会影响到其他的小岛。例如可以对不同类型的请求使用线程池来资源隔离，每种类型的请求互不影响，如果一种类型的请求线程资源耗尽，则对后续的该类型请求直接返回，不再调用后续资源。这种模式使用场景非常多，例如将一个服务拆开，对于重要的服务使用单独服务器来部署，再或者公司最近推广的多中心。
  • 限流模式：上述的熔断模式和隔离模式都属于出错后的容错处理机制，而限流模式则可以称为预防模式。限流模式主要是提前对各个类型的请求设置最高的QPS阈值，若高于设置的阈值则对该请求直接返回，不再调用后续资源。这种模式不能解决服务依赖的问题，只能解决系统整体资源分配问题，因为没有被限流的请求依然有可能造成雪崩效应。

Hystrix解决之道

服务降级

Hystrix服务降级，其实就是线程池中单个线程障处理，防止单个线程请求时间太长，导致资源长期被占有而得不到释放，从而导致线程池被快速占用完，导致服务崩溃。
Hystrix能解决如下问题：
1.请求超时降级，线程资源不足降级，降级之后可以返回自定义数据
2.线程池隔离降级，分布式服务可以针对不同的服务使用不同的线程池，从而互不影响
3.自动触发降级与恢复
4.实现请求缓存和请求合并

服务熔断

熔断模式：这种模式主要是参考电路熔断，如果一条线路电压过高，保险丝会熔断，防止火灾。放到我们的系统中，如果某个目标服务调用慢或者有大量超时，此时，熔断该服务的调用，对于后续调用请求，不在继续调用目标服务，直接返回，快速释放资源。如果目标服务情况好转则恢复调用。

服务限流

限流模式主要是提前对各个类型的请求设置最高的QPS阈值，若高于设置的阈值则对该请求直接返回，不再调用后续资源。这种模式不能解决服务依赖的问题，只能解决系统整体资源分配问题，因为没有被限流的请求依然有可能造成雪崩效应。

近实时监控

HystrixCommand和HystrixObservableCommand在执行时，会生成执行结果和运行指标，比如每秒执行的请求数、成功数等，这些监控数据对分析应用系统的状态很有用。使用Hystrix的模块 hystrix-metrics-event-stream ，就可将这些监控的指标信息以 text/event-stream 的格式暴露给外部系统。spring-cloud-starter-hystrix包含该模块，在此基础上，只须为项目添加spring-boot-starter-actuator，就可使用 /hystrix.stream 端点获取Hystrix的监控信息了。

官方资料 https://github.com/Netflix/Hystrix/wiki/How-To-Use#Hello-World

服务熔断

熔断机制是应对雪崩效应的一种微服务链路保护机制。当扇出链路的某个微服务不可用或者响应时间太长时，会进行服务的降级，进而熔断该节点微服务的调用，快速返回”错误”的响应信息。当检测到该节点微服务调用响应正常后恢复调用链路。在SpringCloud框架里熔断机制通过Hystrix实现。Hystrix会监控微服务间调用的状况，当失败的调用到一定阈值，缺省是5秒内20次调用失败就会启动熔断机制。熔断机制的注解是@HystrixCommand。

步骤

创建microservicecloud-provider-dept-hystrix-8001

我们需要参考microservicecloud-provider-dept-8001

pom.xml

pom文件修改为这样的

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>microservicecloud</artifactId>
        <groupId>com.hph.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>microservicecloud-provider-dept-hystrix-8001</artifactId>
    <dependencies>
        <!--  hystrix -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>
        <!-- 引入自己定义的api通用包，可以使用Dept部门Entity -->
        <dependency>
            <groupId>com.hph.springcloud</groupId>
            <artifactId>microservicecloud-api</artifactId>
            <version>${project.version}</version>
        </dependency>
        <!-- 将微服务provider侧注册进eureka -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-eureka</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-config</artifactId>
        </dependency>
        <!-- actuator监控信息完善 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid</artifactId>
        </dependency>
        <dependency>
            <groupId>ch.qos.logback</groupId>
            <artifactId>logback-core</artifactId>
        </dependency>
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jetty</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>
        <!-- 修改后立即生效，热部署 -->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>springloaded</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
        </dependency>
    </dependencies>
</project>

application.yml

server:
  port: 8001

mybatis:
  config-location: classpath:mybatis/mybatis.cfg.xml  #mybatis所在路径
  type-aliases-package: com.hph.springcloud.entities #entity别名类
  mapper-locations:
  - classpath:mybatis/mapper/**/*.xml #mapper映射文件

spring:
   application:
    name: microservicecloud-dept
   datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driver-class-name: org.gjt.mm.mysql.Driver
    url: jdbc:mysql://192.168.1.110:3306/cloudDB01
    username: root
    password: 123456
    dbcp2:
      min-idle: 5
      initial-size: 5
      max-total: 5
      max-wait-millis: 200

eureka:
  client: #客户端注册进eureka服务列表内
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/,http://eureka7003.com:7003/eureka/
  instance:
    instance-id: microservicecloud-dept8001-hystrix   #自定义hystrix相关的服务名称信息
    prefer-ip-address: true     #访问路径可以显示IP地址

info:
  app.name: hph-microservicecloud
  company.name: www.hphblog.cn
  build.artifactId: ${project.artifactId}
  build.version: ${project.version}

DeptMapper.xml

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
"http://mybatis.org/dtd/mybatis-3-mapper.dtd">

<mapper namespace="com.hph.springcloud.dao.DeptDao">
    <select id="findById" resultType="Dept" parameterType="Long">
        select deptno,dname,db_source from dept where deptno=#{deptno};
    </select>
    <select id="findAll" resultType="Dept">
        select deptno,dname,db_source from dept;
    </select>
    <insert id="addDept" parameterType="Dept">
        INSERT INTO dept(dname,db_source) VALUES(#{dname},DATABASE());
    </insert>
</mapper>

mybatis.cfg.xml

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE configuration
  PUBLIC "-//mybatis.org//DTD Config 3.0//EN"
  "http://mybatis.org/dtd/mybatis-3-config.dtd">

<configuration>

    <settings>
        <setting name="cacheEnabled" value="true" /><!-- 二级缓存开启 -->
    </settings>

</configuration>

修改DeptController

package com.hph.springcloud.controller;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.cloud.client.ServiceInstance;
import org.springframework.cloud.client.discovery.DiscoveryClient;
import org.springframework.web.bind.annotation.*;

import com.hph.springcloud.entities.Dept;
import com.hph.springcloud.service.DeptService;
import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;

import java.util.List;

@RestController
public class DeptController
{
    @Autowired
    private DeptService service = null;


    @Autowired
    private DiscoveryClient client;

    @RequestMapping(value = "/dept/get/{id}", method = RequestMethod.GET)
    //一旦调用服务方法失败并抛出了错误信息后，会自动调用@HystrixCommand标注好的fallbackMethod调用类中的指定方法
    @HystrixCommand(fallbackMethod = "processHystrix_Get")
    public Dept get(@PathVariable("id") Long id)
    {

        Dept dept = this.service.get(id);

        if (null == dept) {
            throw new RuntimeException("该ID：" + id + "没有没有对应的信息");
        }

        return dept;
    }

    public Dept processHystrix_Get(@PathVariable("id") Long id)
    {
        return new Dept().setDeptno(id).setDname("该ID：" + id + "没有没有对应的信息,null--@HystrixCommand")
                .setDb_source("no this database in MySQL");
    }

    @RequestMapping(value = "/dept/add", method = RequestMethod.POST)
    public boolean add(@RequestBody Dept dept)
    {
        return service.add(dept);
    }
    @RequestMapping(value = "/dept/list", method = RequestMethod.GET)
    public List<Dept> list()
    {
        return service.list();
    }


    //    @Autowired
//    private DiscoveryClient client;
    @RequestMapping(value = "/dept/discovery", method = RequestMethod.GET)
    public Object discovery()
    {
        List<String> list = client.getServices();
        System.out.println("**********" + list);

        List<ServiceInstance> srvList = client.getInstances("MICROSERVICECLOUD-DEPT");
        for (ServiceInstance element : srvList) {
            System.out.println(element.getServiceId() + "\t" + element.getHost() + "\t" + element.getPort() + "\t"
                    + element.getUri());
        }
        return this.client;
    }
}

修改主启动类DeptProvider8001_Hystrix_App

添加新注解@EnableCircuitBreake

package com.hph.springcloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;

@SpringBootApplication
@EnableEurekaClient //本服务启动后会自动注册进eureka服务中
@EnableDiscoveryClient //服务发现
@EnableCircuitBreaker//对hystrixR熔断机制的支持
public class DeptProvider8001_Hystrix_App
{
    public static void main(String[] args)
    {
        SpringApplication.run(DeptProvider8001_Hystrix_App.class, args);
    }
}

测试

  1. 首先启动3个eurekaserver
  2. 启动微服务microservicecloud-provider-dept-8001
  3. 启动microservicecloud-consumer-dept-80
  4. 访问http://localhost/consumer/dept/get/2048

不足

这样写耦合度太高,我们需要对它进行解耦

服务降级

整体资源快不够了，将某些服务先关掉，待渡过难关，再开启回来。服务降级处理是在客户端实现完成的，与服务端没有关系

修改microservicecloud-api 内容

根据已经有的DeptClientService接口新建一个实现FallbackFactory接口的类DeptClientServiceFallbackFactory

package com.hph.springcloud.service;

import java.util.List;

import org.springframework.stereotype.Component;
import com.hph.springcloud.entities.Dept;
import feign.hystrix.FallbackFactory;


@Component//这个注解比较重要不要忘记添加
public class DeptClientServiceFallbackFactory implements FallbackFactory<DeptClientService>
{
  @Override
  public DeptClientService create(Throwable throwable)
  {
   return new DeptClientService() {
     @Override
     public Dept get(long id)
     {
       return new Dept().setDeptno(id)
               .setDname("该ID："+id+"没有没有对应的信息,Consumer客户端提供的降级信息,此刻服务Provider已经关闭")
               .setDb_source("no this database in MySQL");
     }

     @Override
     public List<Dept> list()
     {
       return null;
     }

     @Override
     public boolean add(Dept dept)
     {
       return false;
     }
   };
  }
}

DeptClientService

package com.hph.springcloud.service;

import com.hph.springcloud.entities.Dept;
import org.springframework.cloud.netflix.feign.FeignClient;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;

import java.util.List;

@FeignClient(value = "MICROSERVICECLOUD-DEPT",fallbackFactory=DeptClientServiceFallbackFactory.class)
public interface DeptClientService {
    @RequestMapping(value = "/dept/get/{id}",method = RequestMethod.GET)
    public Dept get(@PathVariable("id") long id);

    @RequestMapping(value = "/dept/list",method = RequestMethod.GET)
    public List<Dept> list();

    @RequestMapping(value = "/dept/add",method = RequestMethod.POST)
    public boolean add(Dept dept);

}

我们首先mvn&nbsp;&nbsp;clean一下 然后mvn&nbsp;&nbsp;install一下更新一下Maven中的api包为修改后的包

修改microservicecloud-consumer-dept-feign

application.yml

server:
  port: 80

feign:
  hystrix:
    enabled: true

eureka:
  client:
    register-with-eureka: false
    service-url:
      defaultZone: http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/,http://eureka7003.com:7003/eureka/

测试

  1. 首先启动3个eurekaserver

  2. 启动微服务microservicecloud-provider-dept-8001

  3. 启动microservicecloud-consumer-dept-80

  4. 访问http://localhost/consumer/dept/get/1

    5.高并发请求下模拟访问

    此时服务端provider已经down了，但是我们做了服务降级处理，让客户端在服务端不可用时也会获得提示信息而不会挂起耗死服务器。这次我们使用的工具时apache的ab&nbsp;-是发送请求的数量&nbsp;-c是并发数。我们可以看到服务被临时被降级了。

服务监控

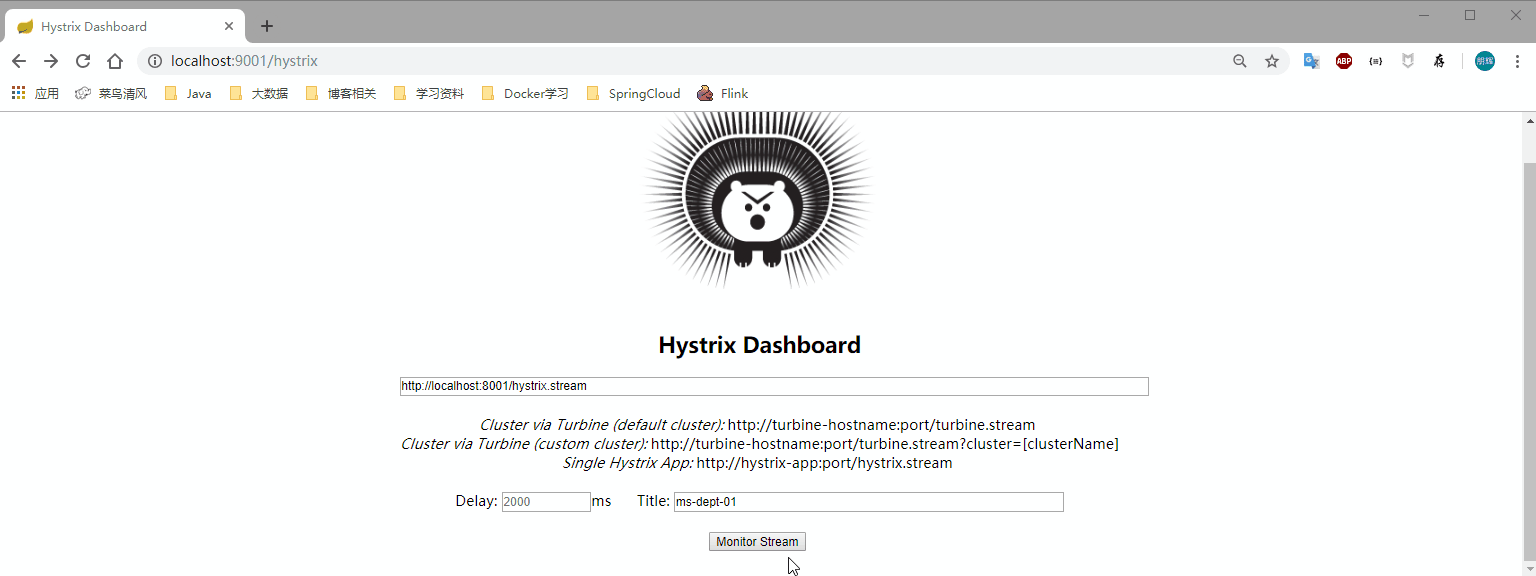

除了隔离依赖服务的调用以外，Hystrix还提供了准实时的调用监控（Hystrix Dashboard），Hystrix会持续地记录所有通过Hystrix发起的请求的执行信息，并以统计报表和图形的形式展示给用户，包括每秒执行多少请求多少成功，多少失败等。Netflix通过hystrix-metrics-event-stream项目实现了对以上指标的监控。Spring Cloud也提供了Hystrix Dashboard的整合，对监控内容转化成可视化界面。

microservicecloud-consumer-hystrix-dashboard

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>microservicecloud</artifactId>
        <groupId>com.hph.springcloud</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>microservicecloud-provider-dept-hystrix-8001</artifactId>
    <dependencies>
        <!--  hystrix -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-hystrix</artifactId>
        </dependency>
        <!-- 引入自己定义的api通用包，可以使用Dept部门Entity -->
        <dependency>
            <groupId>com.hph.springcloud</groupId>
            <artifactId>microservicecloud-api</artifactId>
            <version>${project.version}</version>
        </dependency>
        <!-- 将微服务provider侧注册进eureka -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-eureka</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-config</artifactId>
        </dependency>
        <!-- actuator监控信息完善 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
        </dependency>
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid</artifactId>
        </dependency>
        <dependency>
            <groupId>ch.qos.logback</groupId>
            <artifactId>logback-core</artifactId>
        </dependency>
        <dependency>
            <groupId>org.mybatis.spring.boot</groupId>
            <artifactId>mybatis-spring-boot-starter</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-jetty</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>
        <!-- 修改后立即生效，热部署 -->
        <dependency>
            <groupId>org.springframework</groupId>
            <artifactId>springloaded</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
        </dependency>
    </dependencies>

</project>

application.ym

server:
  port: 9001

DeptConsumer_DashBoard_App

package com.hph.springcloud;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;

@SpringBootApplication
@EnableHystrixDashboard
public class DeptConsumer_DashBoard_App
{
  public static void main(String[] args)
  {
   SpringApplication.run(DeptConsumer_DashBoard_App.class,args);
  }
}

所有Provider微服务提供类(8001/8002/8003)都需要监控依赖配置

 <!-- actuator监控信息完善 -->
   <dependency>
     <groupId>org.springframework.boot</groupId>
     <artifactId>spring-boot-starter-actuator</artifactId>
   </dependency>

测试

  1. 启动microservicecloud-consumer-hystrix-dashboard访问http://localhost:9001/hystrix

  2. 启动3个eurekaserver

  3. 启动microservicecloud-provider-dept-hystrix-8001

  4. 访问http://localhost:8001/dept/get/1

  5. 访问http://localhost:8001/hystrix.stream

  6. 这种访问不是很友好我们可以试一下其他的方法。

    将http://localhost:8001/hystrix.stream填入地址栏

如何观察

其中颜色在右上角代表着不同的信息。

实心圆：共有两种含义。它通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。
该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化，流量越大该实心圆就越大。所以通过该实心圆的展示，就可以在大量的实例中快速的发现故障实例和高压力实例。

曲线：用来记录2分钟内流量的相对变化，可以通过它来观察到流量的上升和下降趋势。

​

动态图展示监控 我们用ab模拟访问。

完整代码

Github: https://github.com/bigdataxiaohan/microservicecloud/tree/master/Hystrix

​

​

​

​

​

​

​

​

​

文章作者: 清风笑丶
文章链接: http://www.hphblog.cn/2019/04/27/springcloud-yu-hystrix-duan-lu-qi/
版权声明: 本博客所有文章除特別声明外，均采用 CC BY 4.0 许可协议。转载请注明来源 清风笑丶 !
SpringCloud Hystrix
 上一篇
SpringCloud与zuul SpringCloud与zuul
简介Zuul包含了对请求的路由和过滤两个最主要的功能：其中路由功能负责将外部请求转发到具体的微服务实例上，是实现外部访问统一入口的基础而过滤器功能则负责对请求的处理过程进行干预，是实现请求校验、服务聚合等功能的基础Zuul和Eureka进行
2019-04-27 微服务
SpringCloud zuul
下一篇
SpringCloud与Feign SpringCloud与Feign
Feign是一个声明式WebService客户端。使用Feign能让编写Web Service客户端更加简单, 它的使用方法是定义一个接口，然后在上面添加注解，同时也支持JAX-RS标准的注解。Feign也支持可拔插式的编码器和解码器。S
2019-04-26 微服务
SpringCloud
  目录
